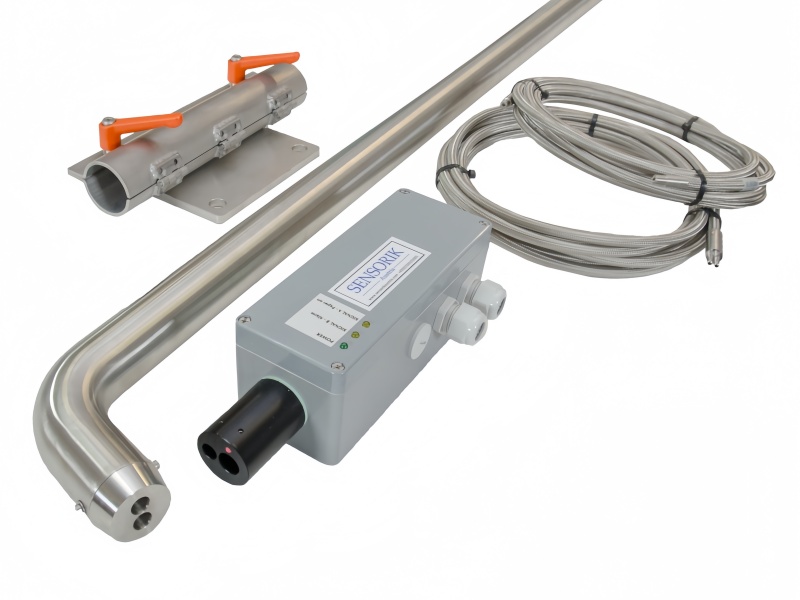

SensoWeb Guard-HT（高温型）
适用于：干燥部、压榨部、涂布机等高温环境
光纤式设计，耐高温、抗污染
电子单元可安装在烘缸罩外，远离高温与粉尘
光信号通过光纤传输至测量点
产品优势:
无需反射板
耐温可达 200°C
传感器可安装在纸幅上方或缸组外侧
光强高 + 可选气吹扫，抗污染能力强
模块化设计，支持多种探头、悬臂长度与安装方式
三个型号
Guard-HT/S（标准型）
Guard-HT/A（气吹扫型）：探头带气吹扫，带模拟量输出
Guard-HT/T（三角测量型）：带可调检测窗口，有效抑制背景干扰
标准配置
高性能光纤电缆（耐温＞200°C）
供电：24VDC / 90…230VAC
带传感器探头的悬臂
球铰支架，便于对准
悬臂长度：0.4/0.8/1.2/1.8m（A/T 型为 0.4/1.2m）

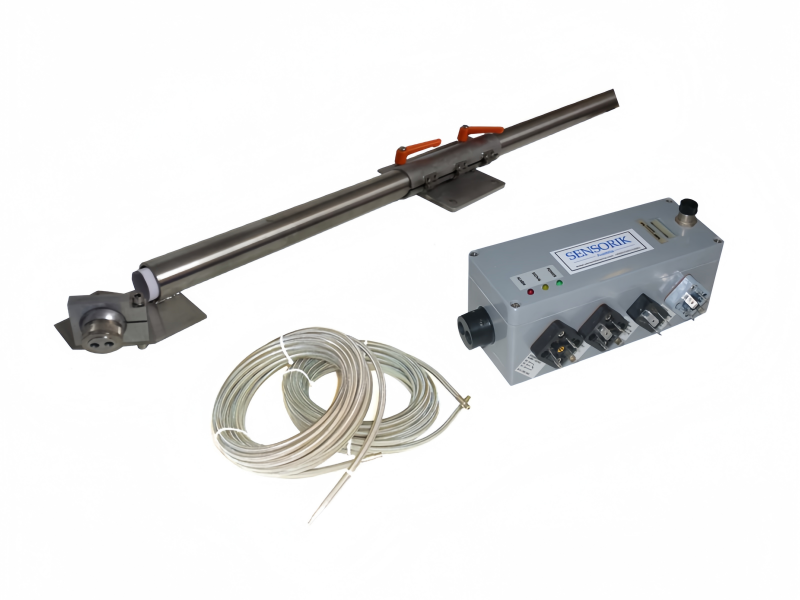

SensoWeb Guard-LT（低温型）
非光纤断纸检测器，适用于压光机、辊道、压榨部等（＜60°C）
Guard-LT/R：单光源传感器，检测距离最大 6m
Guard-LT/LB：对射式光栅，检测距离最大 30m
光功率强，抗污染
可选气吹扫（Guard-LT/A）
安装空间小，适配狭小间隙

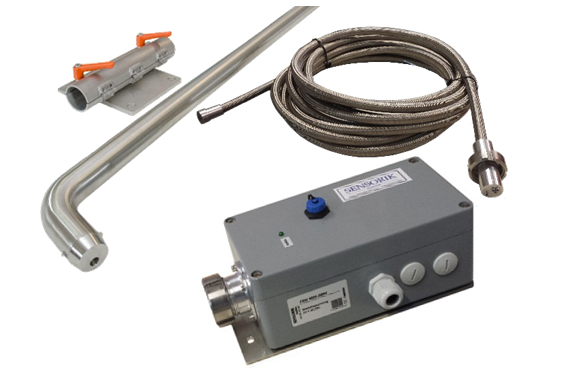

SensoWeb Guard-mat（材质识别型）
用于干网 / 毛布背景下的断纸检测传统光电 / 颜色传感器难以区分纸张与网毯，本系列采用SWIR 准光谱原理，按材质吸收特性识别：
Guard-mat/DE：干燥部干网背景
Guard-mat/PF：压榨部毛布背景
Guard-mat/DF：可额外监测干网老化
配置与调试
高端石英光纤电缆，耐温＞200°C，最长 15m
调试 / 监控：PC 端 TrildentMaster 软件 或 浏览器 Trildent Dashboard（配以太网网关 TID-COM_U）
应用与环境参数
| 传感器系列 | 适用安装工位 | 工作距离 | 环境温度要求 |
SensoWeb Guard-HT | 烘干组、压榨部前段 | 约 0.1-1.5 m | 传感器头部（悬臂）最高＞200℃；传感器本体最高 40℃/60℃（依具体型号） |
SensoWeb Guard-LT/R | 压光机、辊筒 | 最大 6 m | 传感器本体最高 40℃/60℃（依具体型号） |
SensoWeb Guard-LT/L | 压榨机、涂布机 | 最大 30 m | 传感器本体最高 40℃/60℃（依具体型号） |
SensoWeb Guard-mat | 干网 / 压榨毛布环境 | 约 0.2 m | 传感器头部（悬臂）最高＞200℃；传感器本体最高 40℃/60℃（依具体型号） |
核心传感器参数
| 参数项 | Guard-HT / Guard-LT 系列 | Guard-mat 系列 |
代表型号 | Guard-HT: MID-ARF-P190-N…Guard-LT/R: MID-AR-P190-N…Guard-LT/L: MID-ALS+MID-ALE | Guard-mat-DF: TID-AMF-P190-S3Guard-mat-PF: TID-AMF-P190-S1 |
光源 | 近红外（NIR）LED，0.9μm，脉冲式 | 短波红外（SWIR）LED，1-2μm，脉冲式 |
抗外界光干扰 | 不受影响（Guard-LT/LB 型除外） | 完全不受影响 |
开关频率 | 100 Hz | 20 Hz（可调节） |
检测范围调节 | 手动调节 | PC 软件 / IP 网页仪表盘调节 |
供电电压 | 24 VDC / 90…230 VAC | 24 VDC |
功耗 | 24 VDC: 120-200 mA230 VAC: 22-26 mA | - |
继电器输出 | 2×SPDT 继电器（纸张 / 报警） | 2×SPDT 继电器（纸张 / 报警） |
模拟量输出 | 1×4-20mA（光强） | 2×4-20mA（断纸 / 污染） |
状态指示灯 | 电源（绿）、纸张（黄）、报警（红） | 电源（绿）、纸张（黄）、报警（红） |
污染监测 | 报警信号 + 光强显示（D 型）/ 模拟信号 | 模拟信号（#A2R） |
防护等级 | IP 65 | IP 65 |
连接方式 | 卡扣式连接 | 卡扣式连接 |
光纤与机械结构
| 项目 | Guard-HT / Guard-LT 系列 | Guard-mat 系列 |
光纤规格 | 不锈钢保护软管光纤束，柔性耐冲击、防液，耐温＞200℃型号：FO-MI10-DI-10VB5-CO9-10A8/#m最大长度：25 m | 不锈钢保护软管光纤束，柔性耐冲击、防液，耐温＞200℃型号：FO-TI15-R-3QB2-CO9-10A8/#m、FO-TI15-R-10VB5-CO9-23Z19/#m最大长度：15 m |
悬臂 / 传感器头材质 | 不锈钢，配快速释放安装支架 MP 150-S | 不锈钢，配快速释放安装支架 MP 150-S |
悬臂可选规格 | Guard-HT/S：球铰，0.4/0.8/1.2/1.8 mGuard-HT/A：球铰 + 气吹扫，0.4/1.2 mGuard-HT/T：背景抑制，0.4/1.2 m | Guard-mat-DF/PF：气吹扫，1.2 m（mat-PF 型 0.8 m） |
| 配件名称 | 规格 / 适用系列 |
I 型高度调节杆 | 调节范围：128-200 / 200-340 / 340-600 mm，全系列通用 |
以太网网关 TID-COM_U | 仅适用于 Guard-mat 系列，用于远程监控与参数设置 |
